第一部分：快速认识 DAQ—— 数据采集的核心工具

在科技高速发展的今天，数据已成为驱动创新的核心要素。无论是实验室里的精密测量，还是工业产线的自动化控制，亦或是前沿领域的科研探索，数据采集都是一切数据处理与分析的起点。而 DAQ（Data Acquisition System，数据采集系统），正是实现这一关键环节的核心技术系统。

1. DAQ 是什么？

DAQ 是一种将物理世界中的模拟信号（如电压、电流、温度、压力、声波等）转换为数字信号，并进行采集、处理、存储和传输的电子系统。它相当于设备的 “感官系统”，负责从复杂的物理环境中捕获原始数据，为后续的分析、控制和决策提供精确的数字信息。

从技术架构来看，DAQ 通常由四大核心模块组成：

• 模拟前端（AFE, Analog Front End）：对输入的模拟信号进行调理，包括放大、滤波、阻抗匹配、量程调整等，确保信号质量满足后续处理要求。
• 模数转换器（ADC, Analog-to-Digital Converter）：将调理后的模拟信号转换为数字信号，是决定采集精度和速度的关键部件。
• 现场可编程门阵列（FPGA, Field-Programmable Gate Array）：承担高速数据处理、实时算法实现和系统控制任务，支持灵活的定制化开发。
• 触发模块（Trigger）：通过设定特定条件（如信号电平、边沿变化、外部事件等），实现数据采集启动时机的精准控制，确保捕获关键信号片段。

2. DAQ 的工作原理：从模拟到数字的 “翻译官”

DAQ 的核心功能可概括为 “感知 – 转换 – 处理 – 输出” 四个步骤：

• 信号调理：模拟前端对输入信号进行预处理。例如，将微弱信号放大到 ADC 可识别的范围，滤除高频噪声，或通过耦合方式（DC/AC）隔离直流偏置。
• 模数转换：ADC 以特定的采样率（如每秒采集多少次）和分辨率（如 12 位、16 位）对模拟信号进行离散化，生成数字信号流。采样率决定了对高频信号的捕捉能力（遵循奈奎斯特采样定理），分辨率则影响信号的量化精度。
• 数字处理与存储：FPGA 对数字信号进行实时处理（如滤波、频谱分析、特征提取），或暂存至高速存储器（如 DDR4），最终通过接口（PCIe、千兆以太网等）传输至上位机或控制器。
• 触发控制：通过外部触发（如传感器信号）或内部触发（如信号阈值），确保仅在目标事件发生时启动采集，避免无效数据冗余。

3. DAQ 的分类：按需选择的 “数据采集工具箱”

按结构形态分类，DAQ 可分为两大类：

• 数据采集模块：小型化嵌入式设备，支持独立运行或与控制器搭配，适合空间受限的场景（如工业物联网、便携式仪器）。
• 数据采集卡：插装在工控机或服务器 PCIe 插槽中的板卡，依托主机算力实现高速数据处理，适用于实验室高精度测量或实时监控。
• 数据采集盒子：集成化独立设备，内置电源、处理器和多种通讯接口，支持即插即用，适合工业现场分布式部署。

4. DAQ 的核心应用场景：数据驱动的技术基石

DAQ 的价值贯穿于科研、工业、医疗等多个领域：

• 科学研究：在物理实验中采集瞬态信号（如激光脉冲、粒子碰撞波形），在材料科学中监测应变与温度变化，为理论验证提供数据支撑。
• 工业自动化：实时监控产线传感器数据（如压力、振动、电流），实现设备故障预测、工艺优化和质量控制，是智能制造的核心环节。
• 测试测量：在电子设备研发中，对射频信号、电源纹波、高速总线信号进行分析，确保产品性能符合设计标准。
• 生物医疗：采集心电、脑电、肌电等生理信号，用于疾病诊断、康复设备开发或药物试验数据记录。
• 新能源领域：在电池测试中监测充放电曲线、电压均衡性，在光伏逆变器检测中分析谐波失真与效率，助力绿色能源技术迭代。

第二部分：思林杰 DAQ 产品矩阵 —— 高性能与定制化的双重突破

作为专注于电子测试测量技术的创新企业，思林杰推出了覆盖高速采集、高精度测量、灵活部署的全系列 DAQ 产品，以 “硬件平台化 + 软件定制化” 模式，满足不同行业客户的差异化需求。以下从产品概述、核心特征和应用场景三方面，详细解析我们的 DAQ 解决方案。

1. 产品概述：覆盖多场景的 DAQ 产品体系

思林杰 DAQ 产品家族包含三大形态：数据采集卡、数据采集模块和数据采集盒子，均基于 FPGA 技术架构，具备高性能信号处理能力与灵活的定制开发接口。思林杰不仅拥有丰富的 DAQ 产品，还提供多种高性能的 FPGA 板卡，以满足用户在不同应用场景下对硬件平台的多样化需求。

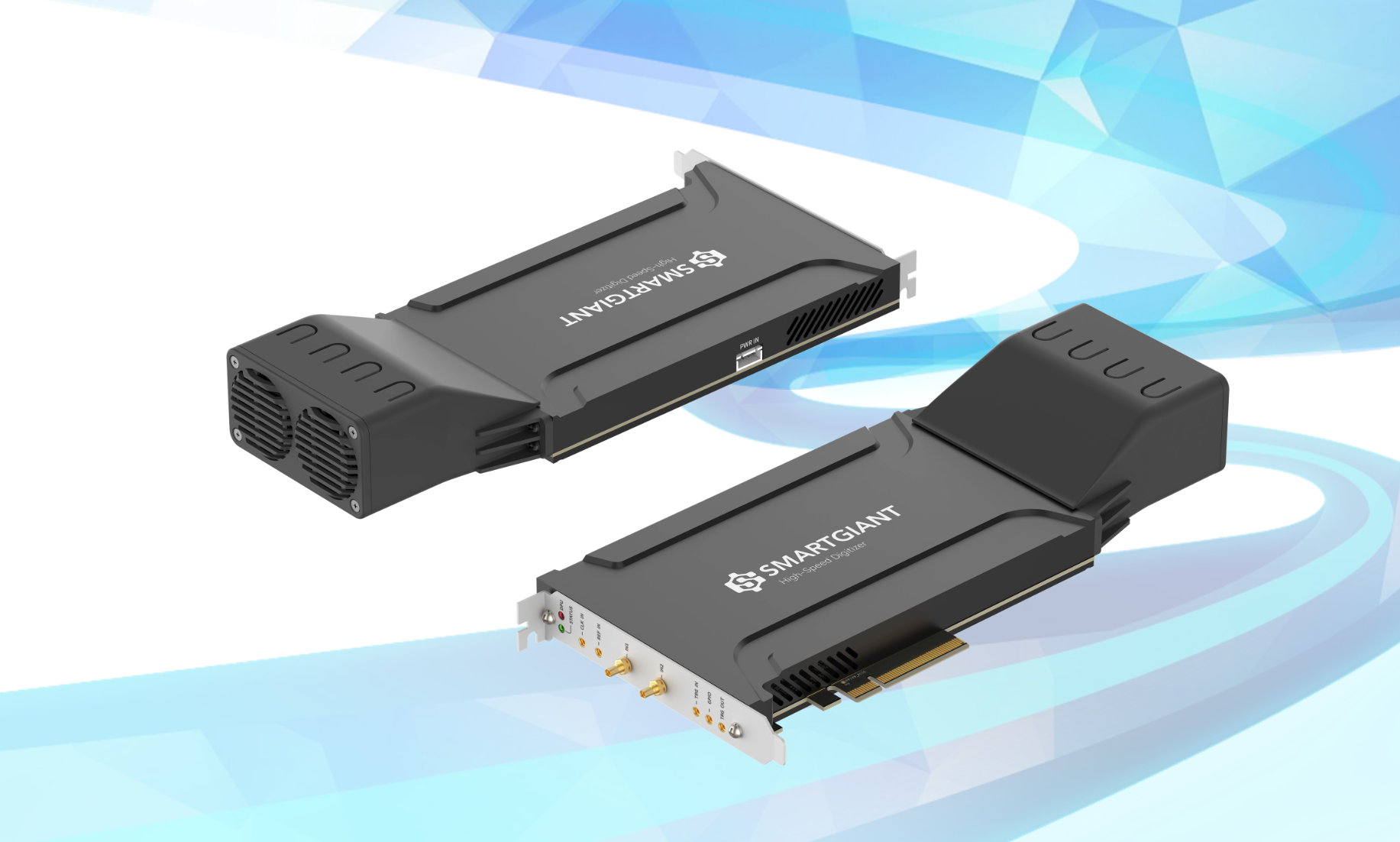

1.1 高速数据采集卡（代表型号：SG1227 PCIe 高速采集卡）
定位高频信号采集场景，支持双通道同步采集，最高采样率达5GSa/s（单通道交织模式），模拟带宽 500MHz，适用于纳秒级瞬态信号捕捉。主控芯片采用 Xilinx XCKU040 FPGA，内置 4GB DDR4 大容量缓存，搭配 PCIe 3.0 ×8 高速接口，满足实时大数据量传输需求。

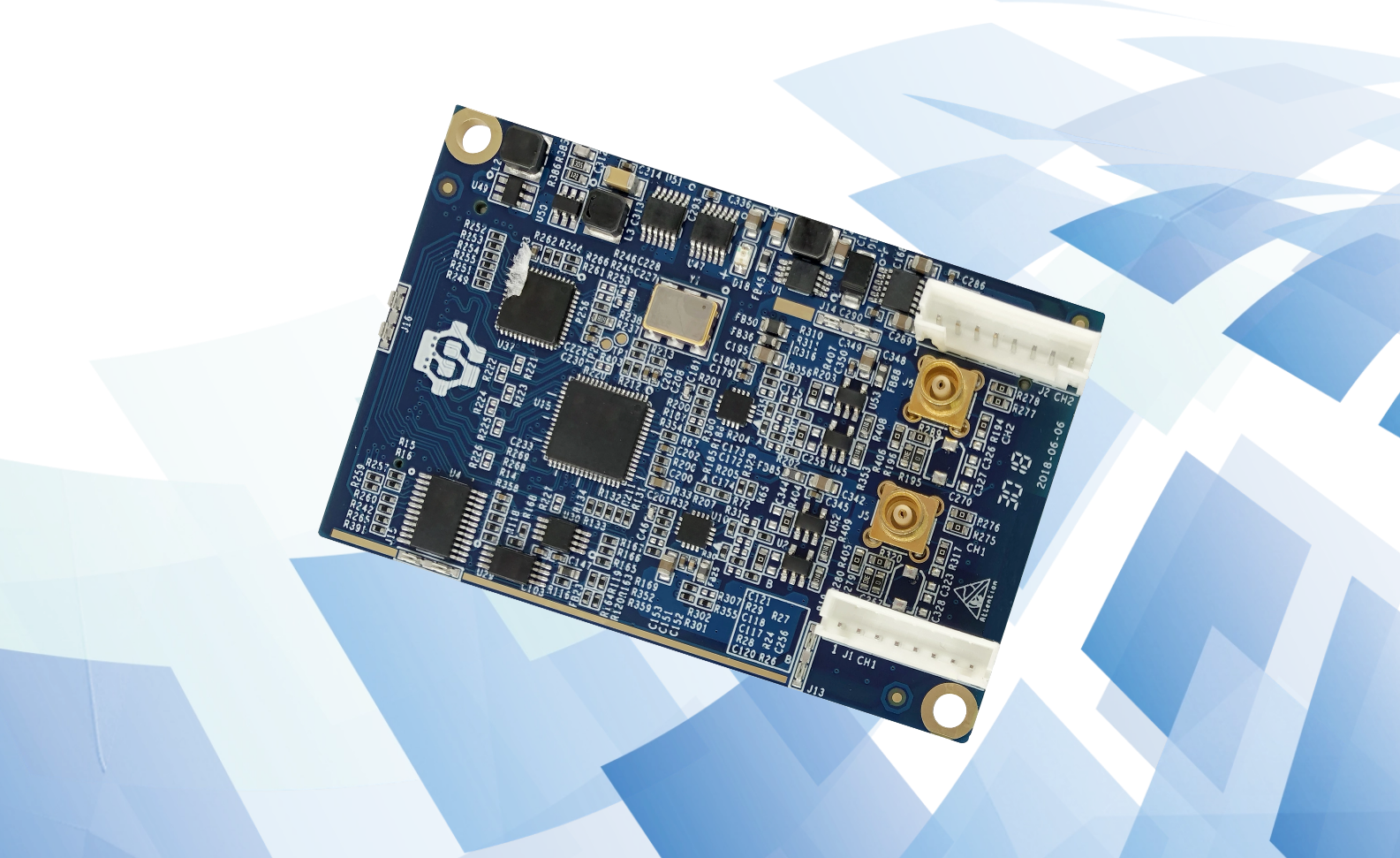

1.2 高精度数据采集模块（代表型号：高速数据采集模块）
聚焦中速高精度场景，12 位 ADC 分辨率，125Msps 采样率，-3dB 带宽 30MHz，输入范围 ±0.9V，支持 FPGA 定制化编程，适合对信号细节要求严苛的工业测量与医疗设备开发。

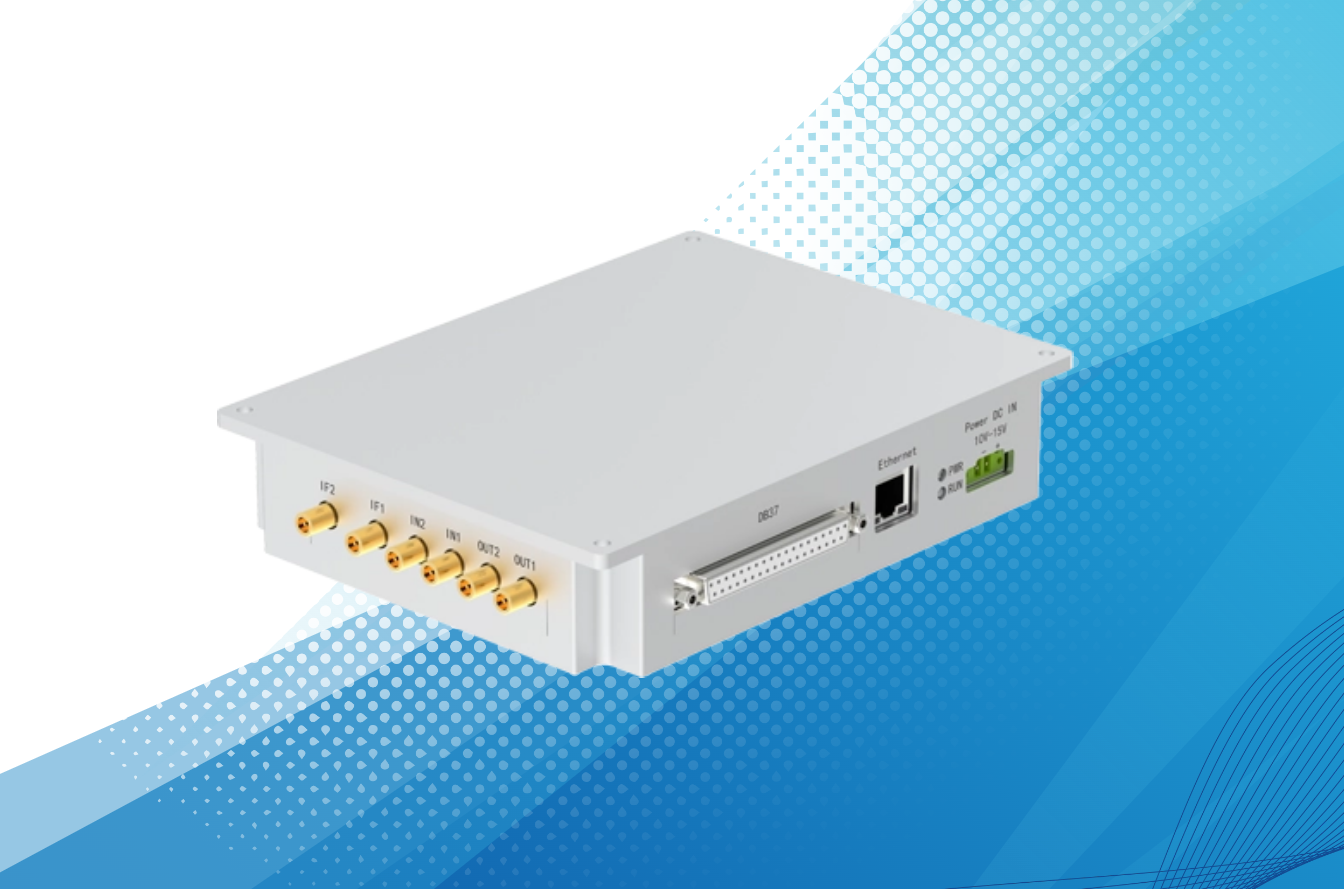

1.3 集成化数据采集盒子（代表型号：SG2168 高速采集 BOX）

面向工业现场部署，采用 Xilinx 高性能 MPSoC 处理器，支持 500MSps 采样率、14 位分辨率，集成千兆以太网、CAN、RS485 等多种接口，具备抗干扰屏蔽设计，可在复杂环境中稳定运行。

2. 核心特征：突破传统技术限制的性能设计

2.1 高性能硬件配置，满足极致指标需求

• 采样率与带宽的黄金组合：
  SG1227 PCIe 高速采集卡支持单通道 5GSa/s 超高速采样，可捕捉纳秒级脉冲信号（如激光雷达回波）；高速数据采集模块以 12 位分辨率实现 1% 的量化精度，适配传感器微弱信号采集。
• 宽动态范围与低噪声设计：
  输入量程覆盖50mV 至 5V（SG1227 PCIe 高速采集卡支持 9 种可配置量程），搭配低噪声模拟前端，在 10MHz 信号输入下，SNR（信噪比）可达 39dB（SG1227）至 8dB（高速采集 BOX），确保强弱信号兼容采集。
• 大容量存储与高速传输：
  板载4GB DDR4 内存（SG1227 PCIe 高速采集卡）支持长时间连续采集，PCIe 3.0 ×8 接口实现 8GB/s 理论带宽，满足实时波形显示与频谱分析的低延迟需求。

2.2 灵活的FPGA 定制化，适配多元应用场景

• 硬件加速与算法嵌入：
  基于Xilinx FPGA 的可编程逻辑资源，支持用户自定义实时处理算法（如数字下变频、FIR 滤波、峰值检测），无需依赖上位机，降低系统延迟。例如，在半导体检测中，可通过 FPGA 实现高速数据的边缘计算，实时输出缺陷判别结果。
• 多卡同步与系统扩展：
  支持多设备时钟同步（外接100MHz 参考时钟或 5GHz 采样时钟），实现多通道并行采集，适用于雷达阵列信号处理或振动模态分析等需要空间同步的场景。

2.3 智能触发与精准控制，捕获关键数据片段

• 多样化触发模式：
  支持外部触发（如TTL 电平信号）、通道触发（信号边沿 / 电平阈值）和软件触发，可设置上升沿 / 下降沿 / 电平触发条件，确保在复杂信号环境中精准定位采集起点。例如，在激光测距中，通过外部触发同步激光发射与信号采集，避免无效数据干扰。
• 触发信号调理：
  触发输入接口支持DC 耦合，50Ω 阻抗匹配，兼容 5Vpp 至 5Vpp 信号幅度，适应不同传感器输出特性。

2.4 模块化设计与丰富接口，简化系统集成

• 形态灵活可选：
  数据采集卡（PCIe 接口）适合实验室台式机集成，数据采集模块（SMA 接口）便于嵌入式设备小型化设计，数据采集盒子（支持 PoE 供电与多种工业总线）可直接部署于产线现场，无需额外工控机。
• 标准化接口与协议：
  提供千兆以太网、USB 3.0、PCIe 3.0 等主流通讯接口，支持 LabVIEW、MATLAB、Python 等开发工具，配套 SDK 与驱动程序，降低用户二次开发门槛。

3. 应用场景：深耕行业痛点的解决方案

3.1 新能源领域：助力电池与功率转换设备测试

• 电池包充放电测试：
  使用高速数据采集模块采集电池电压、电流曲线，12 位分辨率精确捕捉毫伏级波动，识别电芯一致性问题；高速采集卡 SG1227 可监测逆变器 IGBT 开关过程中的电压尖峰（纳秒级瞬态信号），评估电磁兼容性能。
• 光伏逆变器效率分析：
  通过 SG2168 高速采集BOX 的 200 MHz 带宽与 14 位分辨率，测量输入输出信号的谐波失真（THD）与功率因数，确保符合电网接入标准。

3.2 生物医疗：精准捕捉生理信号与设备研发

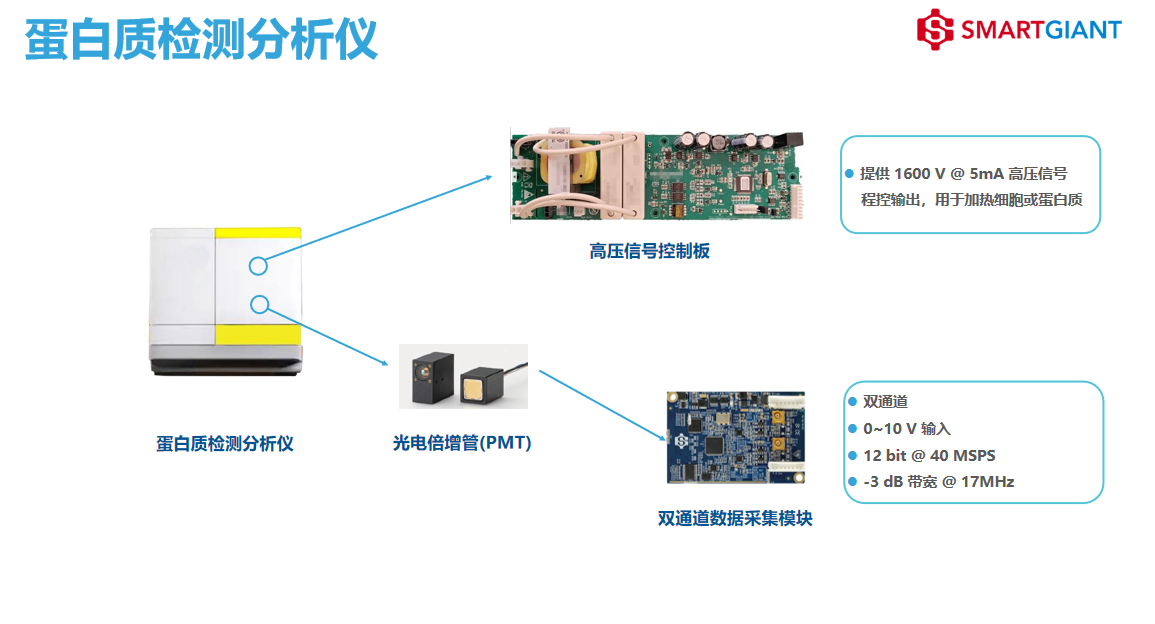

• 蛋白质检测分析：
  在蛋白质检测分析仪中，高压信号控制板提供 1600 V @ 5 mA 高压信号程控输出，精准加热细胞或蛋白质，搭配双通道数据采集模块（0~10 V 输入、12 bit @ 40 MSPS、-3 dB 带宽 @ 17MHz），实现信号的高精度采集，为蛋白质结构分析与检测提供可靠数据支撑。

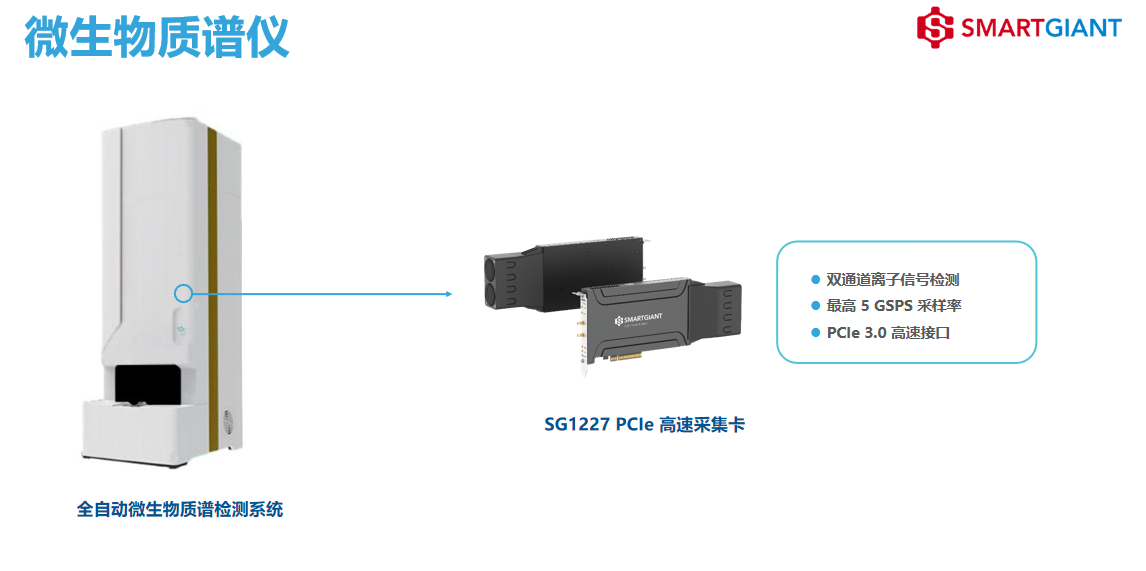

• 微生物质谱检测：
  全自动微生物质谱检测系统借助 SG1227 PCIe 高速采集卡，以最高 5 GSPS 采样率进行双通道离子信号检测，通过 PCIe 3.0 高速接口实现数据快速传输，确保微生物质谱的高精度分析，大幅提升微生物检测的准确性与效率。

3.3 工业自动化：赋能智能产线与设备诊断

• 电机振动分析：
  通过双通道同步采集模块（如高速数据采集模块），捕捉电机轴承故障产生的高频振动信号（10-30MHz），结合频谱分析实现早期故障预警。
• 半导体晶圆检测：
  高速采集卡的亚纳秒级时间分辨率，可精确测量探针卡与晶圆接触时的瞬态电流变化，识别微小缺陷，提升半导体制造良率。

结语：DAQ 驱动数据价值，模块化方案精准适配多场景

在工业自动化、新能源、医疗设备等领域，数据采集系统（DAQ）是数字化转型的核心基石。思林杰模块化 DAQ 系统以高性能硬件（支持 5GSa/s 超高速采样与 12 位高精度测量）、灵活架构（多通道同步 / 实时处理），为工业数据采集、新能源测试、医疗信号捕捉等场景提供定制化方案，助力从信号采集到智能决策的全链路效率升级。
