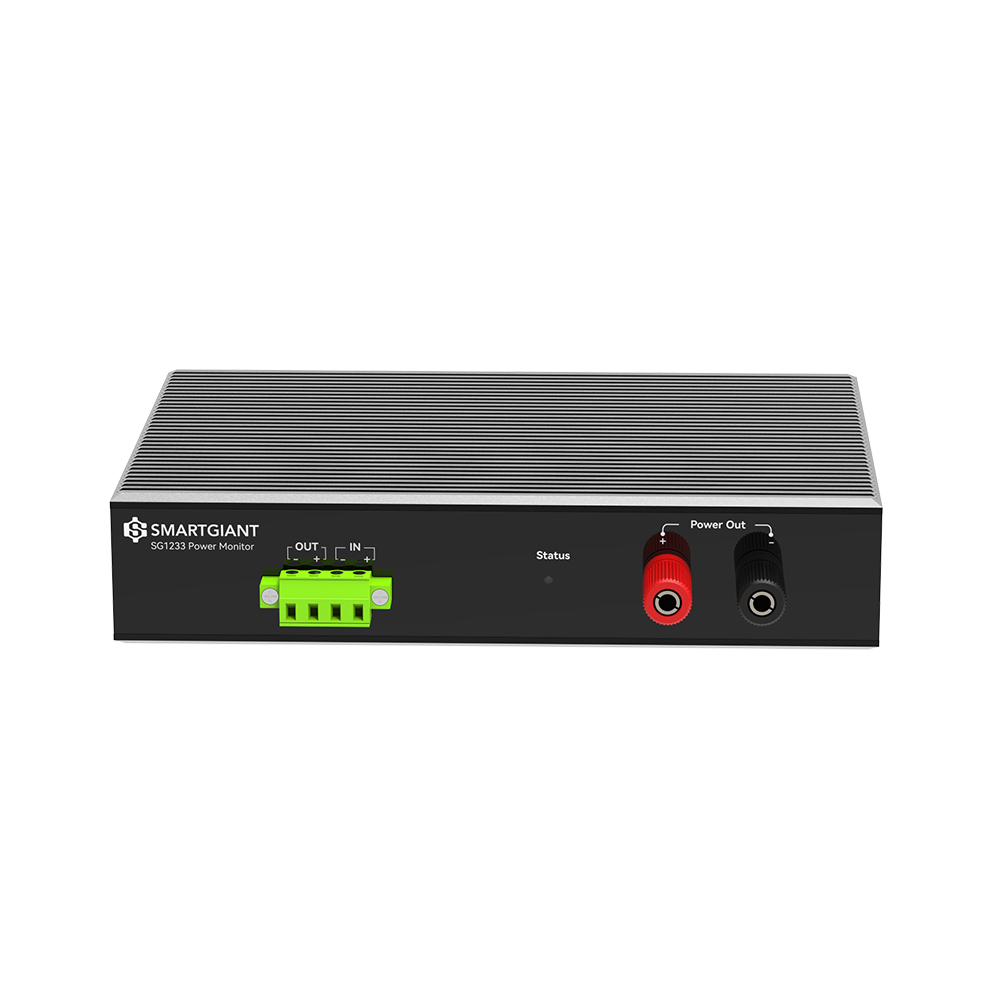

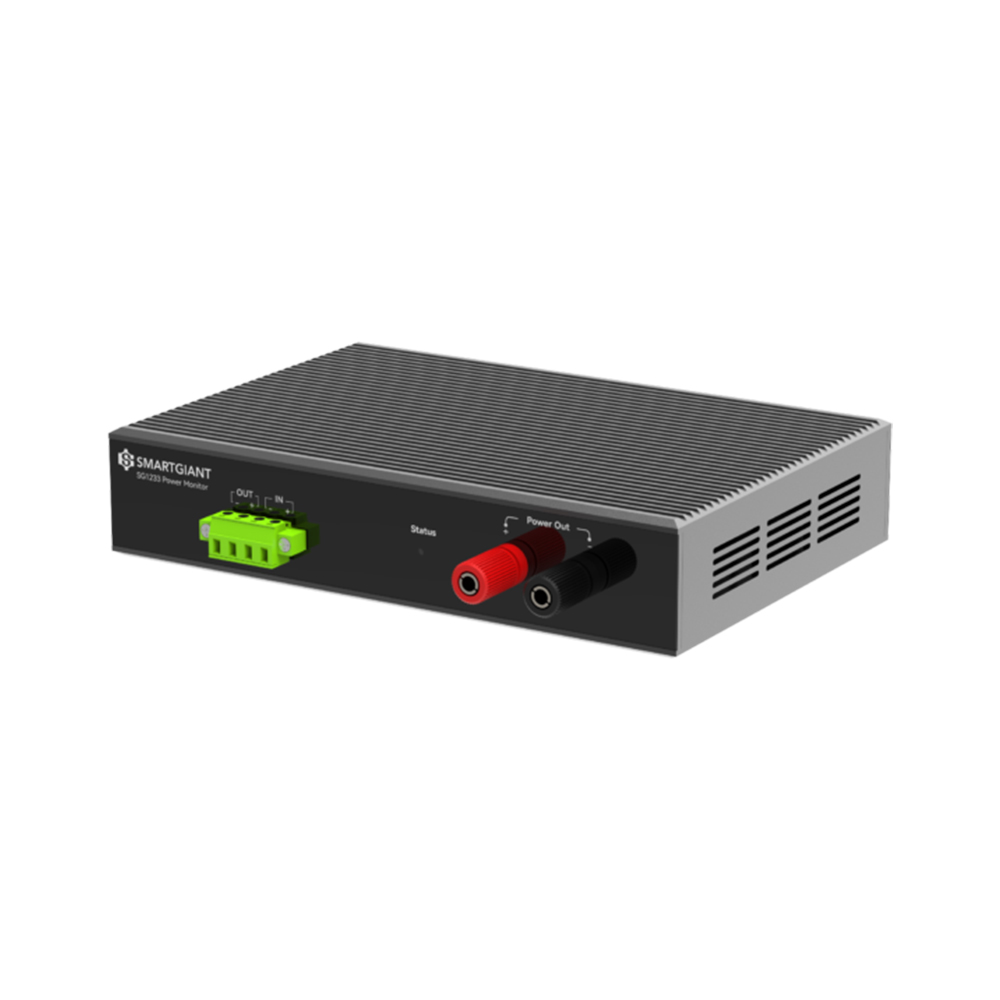

功率分析仪
- 0.8V-14V 的可调输出电压，最大连续输出电流 8A；
- 电压、电流、功率数据实时采集，并可通过软件图形化显示；
- 支持外部电源设备供电数据采集，用于外部设备功率分析；
- 多台设备进行同时使用，实现并行监测；

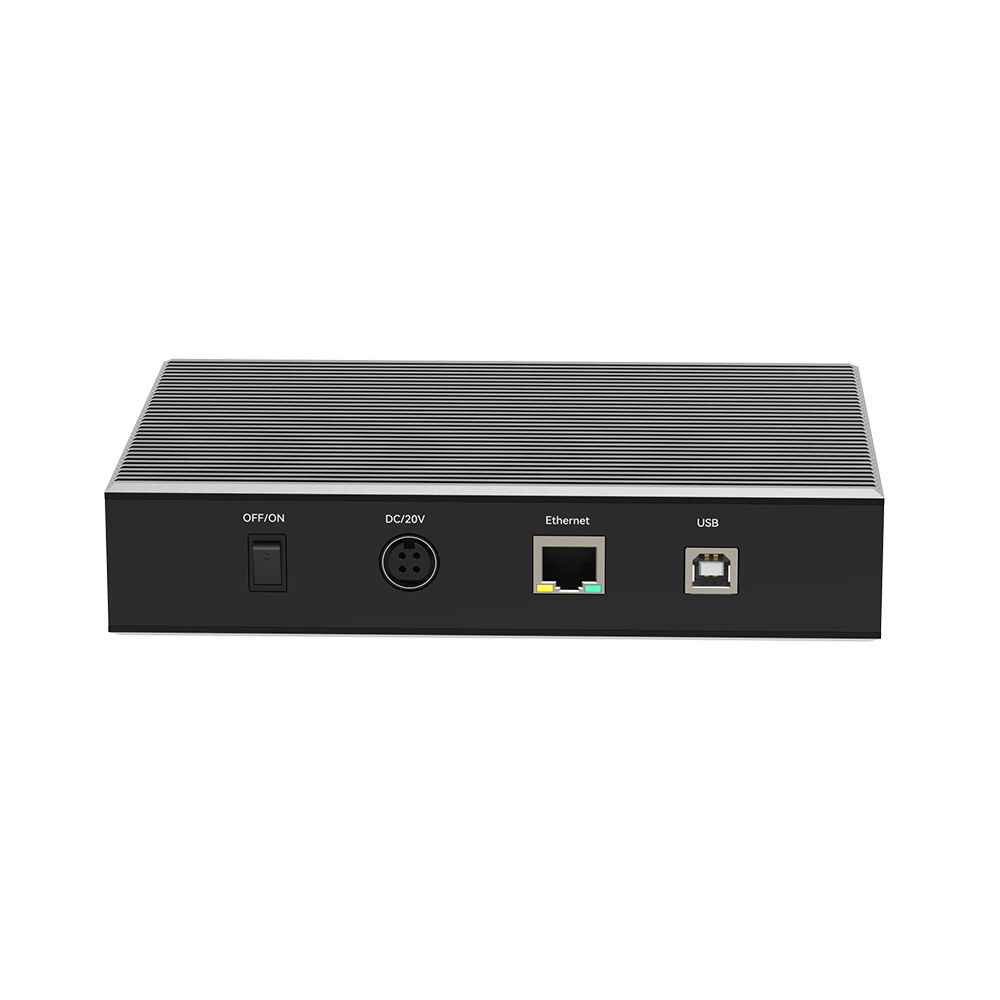

- 支持 USB 和网络两种通讯方式，以及本地化数据存储功能；
- 具有上电自检，多方面保护，包括：过压、欠压、过流、过温保护。
概述
SG1233 功率分析仪主要用于 3C 电子产品的供电和功率分析，并可以通过上位机软件来实时的监测产品的电压、电流和功率变化。设计开发人员可以利用该仪器进行分析和优化移动设备的性能，维修测试人员可以利用该仪器来检测设备中的问题。

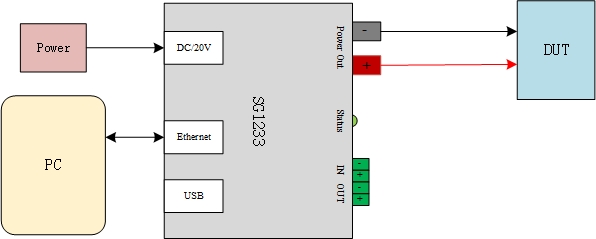

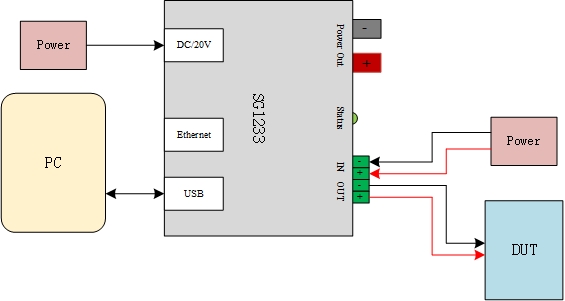

典型应用框图
规格
| 供电 | 输入电压 | 19-24V |
| 输入电流 | 8A(Max) | |
| 电源输出 | 输出电压范围 | 0.8-14V |
| 连续输出电流 | 10A(Max) | |
| 转换效率 | 95% | |
| 设置电压分辨率 | 0.01V | |
| 输出精度 | ±1% | |
| 输出纹波 | ＜100mVpp(20MHz) | |
| 电压测量精度 | ±0.1%*RD±0.01%*FS (15V) | |
| 电流测量精度 | ±0.1%*RD±30 uA（10 A 档）
±0.1%*RD±1 mA（10 A 档） |
|
| 功率分析 | 电压测量范围 | 0-15V |
| 最大输入电流 | 8A | |
| 电压测量精度 | ±0.1%*RD±0.01%*FS (15V) | |
| 电流测量精度 | ±0.1%*RD±1 mA（10 A 档）
可外接电阻扩充档位 |
|
| 其它 | 采样率 | ≤250Ksps |
| 数据上传间隔 | 0.2ms 一个点 | |
| 本地存储容量 | 64G | |
| 机身尺寸 | 175*120*36mm | |
| 重量 | 820g | |
| 工作环境 | 0~45℃，0~75%RH | |
| 存储温度 | -20~70℃ |
