在当今技术驱动的世界里，数据无处不在。无论是研发实验室里的精密测试，生产线上的质量控制，还是现场部署的监控系统，我们都离不开将物理世界的信号转化为数字信息，并最终传输到计算机进行分析和处理。这其中，数据采集系统（DAQ） 扮演着至关重要的角色。DAQ 系统负责桥接物理世界与数字世界，将各种物理现象（如温度、压力、电压、声音等）测量并转换为可供计算机理解和处理的数字数据。

那么，DAQ 系统 究竟是如何高效、准确地将海量数据传输到计算机的呢？本文将深入探讨 DAQ 系统的数据传输机制，揭示数据流动的秘密，帮助您更好地理解和选择适合您应用需求的 DAQ 解决方案。

1. 数据传输的“桥梁”：DAQ 接口技术详解

DAQ 系统与计算机之间的数据传输，离不开各种接口技术的支持。这些接口就像一座座桥梁，连接着 DAQ 硬件和计算机，确保数据能够稳定、高效地“流淌”过去。不同的 接口技术，在传输速度、距离、成本和易用性方面各有侧重。以下是几种常见且关键的 DAQ 数据传输接口：

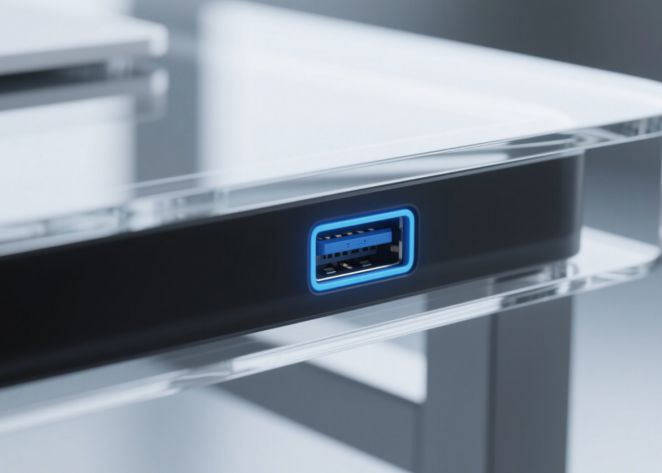

1.1 USB（通用串行总线）：大众化的选择

USB 是目前最常见、最普及的 DAQ 接口之一。它的优势在于：

• 即插即用：方便易用，无需复杂的配置。
• 供电方便：许多 USB DAQ 设备 可以直接通过 USB 端口供电，无需额外电源。
• 普及度高：几乎所有现代计算机都配备 USB 端口。
• 传输速度：USB 2.0 提供 480 Mbps 的理论带宽，USB 3.0/3.1/3.2 则将带宽提升到数 Gbps，USB4 更是高达 40 Gbps，足以满足大多数中低速 数据采集 应用的需求。

数据传输机制：USB 设备通过轮询或中断的方式与主机通信。当 DAQ 设备采集到数据后，可以将其缓存起来，然后通过 USB 总线发送给计算机。USB控制器负责管理数据流，确保数据的正确传输。

适用场景：便携式测量、实验室测试、教育科研等对便捷性和易用性要求较高的场合。

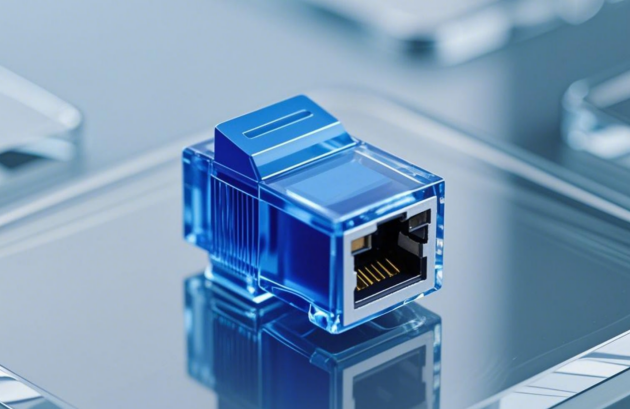

1.2 以太网（Ethernet）/LAN：远距离传输的王者

以太网 是工业领域和分布式测量的首选接口。其主要优势包括：

• 传输距离远：通过网线可以实现数百米甚至更远距离的数据传输，非常适合远程监控和分布式系统。
• 网络化：允许多个 DAQ 设备连接到同一网络，实现数据共享和集中管理。
• 抗干扰能力强：适合工业环境，数据传输稳定可靠。
• 传输速度快：千兆以太网（Gigabit Ethernet）提供 1 Gbps 的带宽，万兆以太网（10 Gigabit Ethernet）则高达 10 Gbps，能够满足高速、多通道数据采集的需求。

数据传输机制：以太网 DAQ 通常内置了 TCP/IP  协议栈，可以将采集到的数据封装成数据包，通过以太网发送到计算机。计算机端的软件通过网络接口接收数据包，并进行解包处理。这种方式允许数据在网络中进行路由和转发，实现灵活的网络拓扑。

适用场景：工业自动化、结构健康监测、大型设备测试、远程监控等。

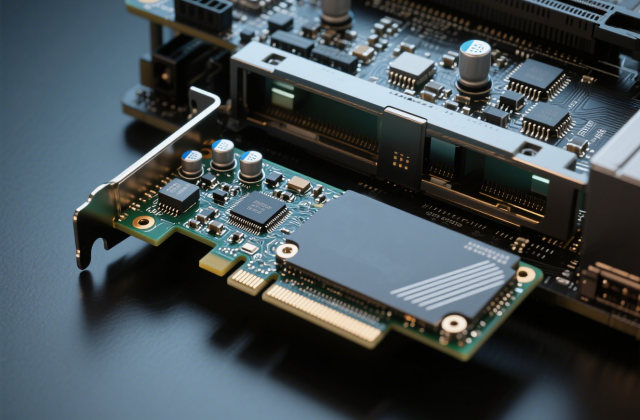

1.3 PCI/PCIe（外围组件互连/快速外围组件互连）：高性能的基石

PCI 和  PCIe 接口是计算机内部的高速总线，专门为需要极高数据吞吐量和低延迟的应用而设计。

• 传输速度极快：PCIe是串行总线，通过“通道”（lane）实现更高的带宽。PCIe 3.0 x16 的理论带宽可达 128 GB/s，PCIe 4.0 甚至更高，能够满足最严苛的高速、多通道 数据采集 需求，例如高频振动测量、高速图像采集等。
• 低延迟：由于直接与计算机内部总线连接，数据传输的延迟极低。
• 稳定性高：内部总线连接，受外部环境影响小。

数据传输机制：PCI/PCIe DAQ卡直接插入计算机主板的扩展槽中。DAQ 卡上的控制器与计算机的 CPU 和内存直接进行通信，利用 DMA（Direct Memory Access，直接内存访问）技术将采集到的数据直接写入计算机内存，无需 CPU 的过多干预，从而实现极高的数据传输效率。

适用场景：航空航天、汽车测试、科研实验、高速数据记录等对性能要求极致的应用。

1.4 无线（Wireless）：新兴的灵活方案

随着无线技术的发展，无线 DAQ 系统也逐渐崭露头角，为传统有线连接提供了更多灵活性和部署便利性。

• 灵活性高：无需布线，方便部署在难以布线或移动频繁的环境中，如旋转机械的振动监测、野外环境监测等。
• 移动性强：适用于移动测量或分布式部署，传感器可以远离数据接收端进行数据采集。
• 安装便捷：减少了复杂的线缆敷设工作，降低了安装成本和时间。

数据传输机制：无线 DAQ 系统通过 Wi-Fi、蓝牙、蜂窝网络（如5G）等无线通信协议将数据传输到计算机或云端服务器。由于无线传输的带宽和稳定性可能受环境影响，通常适用于数据量较小、对实时性要求不那么严苛的数据采集应用。

适用场景：环境监测、远程监控、农业物联网、非接触式测量等。

2. 思林杰 DAQ 产品介绍

探讨了 USB、以太网、PCIe 等数据采集接口技术的原理与应用场景后，我们不难发现，实际应用中需根据采集需求的精度、速度、环境等因素选择适配的技术方案。思林杰的 DAQ 产品正是基于这些接口技术的深度创新，形成了覆盖高频高速、模块化扩展、工业组网等多场景的解决方案。

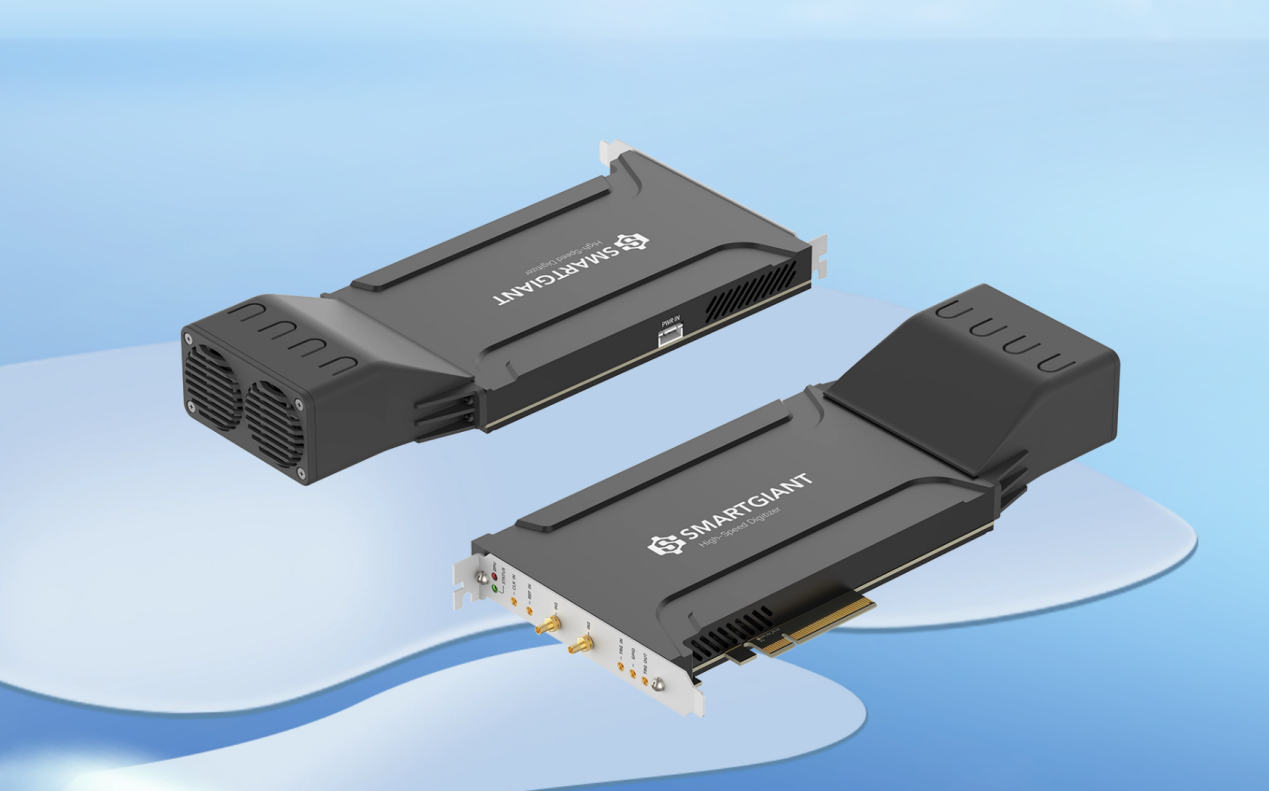

2.1 SG1227 PCIe 数据采集卡

SG1227 PCIe 数据采集卡是一款专为高速数据采集设计的8位、双通道设备，最大采样率高达 5 GSa/s，模拟带宽达 500 MHz。其核心特点包括：

• 可编程 FPGA（Xilinx XCKU040）：支持实时数据处理和自定义算法，适用于雷达、激光检测等高要求场景。
• 高速数据传输：通过 8 通道 PCIe 3.0（x8 Gen3）接口，数据以高达 25 Gbps 的速率传输到主机计算机，确保低延迟和高可靠性。
• 灵活的时钟和触发：支持内部 100 MHz 参考时钟、外部 100 MHz 参考时钟和外部 5 GHz 采样时钟，以及外部触发输入/输出功能，确保精确的数据捕获。
• 波形显示：支持在计算机上显示时间域和频率域波形，方便实时监控和分析。

典型应用场景-超声波探伤：以 2.5 GS/s 采样率捕获金属内部裂纹反射波，通过 FPGA 实现缺陷定位算法，探伤精度达 0.1 mm。

2.2 高速数据采集模块

高速数据采集模块是双通道 12 位模块化 DAQ 扩展单元，支持单通道 125 MS/s 采样率与动态增益调节（1-1000 倍），采用 LVDS 总线与 FPGA 硬件加速，适用于新能源电机测试、半导体封装设备等场景。

• 12 位 ADC：采样率达 125 MSps，带宽 300 MHz，信噪比 60 dB，确保高质量信号转换。
• 双通道输入：支持同时采集多个信号源，适用于复杂场景。
• FPGA 实时处理：内置 FPGA 优化数据处理和传输，减少计算机负担。

典型应用场景-新能源电机测试：125 MSps 采样率捕获 PWM 驱动高频信号，双通道同步监测电流电压，FPGA 优化频谱分析。

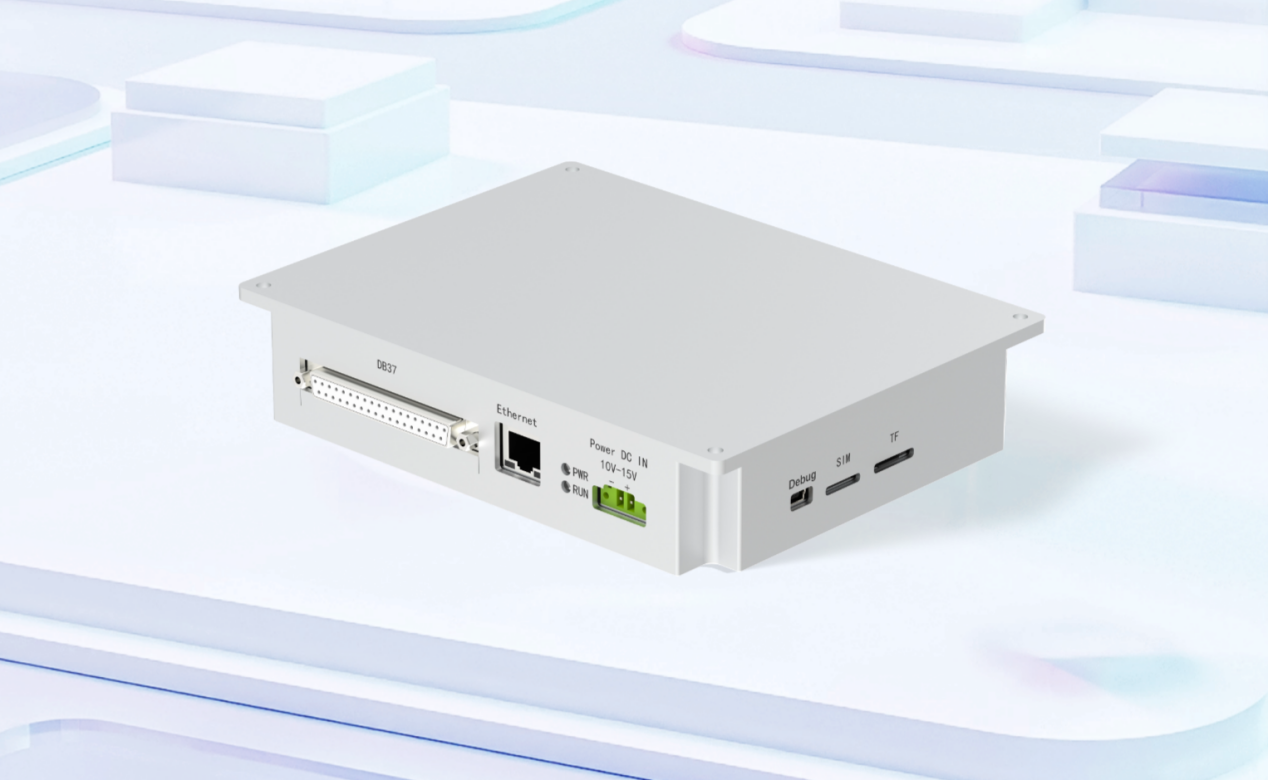

2.3 SG2168 高速采集 Box

SG2168 是双通道 14 位边缘计算型 DAQ 设备，支持单通道 500 MS/s 采样率与 200 MHz 模拟带宽，集成 Xilinx MPSoC 处理器与工业协议接口，适用于智慧水务泵站等工业场景。

• 多协议通信矩阵：集成千兆以太网、CAN FD/RS485 接口，支持 Modbus RTU、CANopen 等协议转换，可直接接入 PLC、SCADA 系统。
• 边缘端预处理：内置 RTOS 实时操作系统，支持本地 FFT 频谱分析（1024 点运算时间 < 1 ms），通过 USB 3.0 外接 SSD 实现断网缓存（16GB eMMC+1TB 扩展）。
• 抗干扰设计：全金属屏蔽外壳（IP65 防护）与独立电源滤波电路，在变频器密集环境中，信号串扰抑制比达 – 60dB@10MHz。

典型应用场景-激光测风雷达信号采集： 500 MSPS 采样率、14 位精度及抗干扰设计，适配激光测风雷达的高频回波采集与实时处理，助力气象监测、风速廓线测量等场景。

3. 选择思林杰，让数据采集与传输更高效可靠

在数据采集领域，选择合适的数据传输接口和配套的 DAQ 系统至关重要，它直接决定了您的测量能否高效、准确地将物理世界的信息转化为可供决策的数字资产。通过本文的深入解析，我们了解了 USB、以太网、PCIe 以及无线等各类接口的独特优势与适用场景，也认识到思林杰如何将这些前沿技术融入其多元化的 DAQ 产品中。

从 SG1227 PCIe 数据采集卡 的超高速、低延迟，到高速数据采集模块的模块化与实时处理能力，再到 SG2168 高速采集 Box 的边缘计算与工业级韧性，思林杰的解决方案旨在满足您从实验室精密测试到严苛工业环境部署的各类数据采集需求。

即刻选择思林杰 DAQ 方案，让每一份采集数据都能通过高效 “桥梁” 直达计算机，开启精准感知与智能决策的新维度。
