在移动设备和智能终端高速发展的今天，高速数据传输技术成为连接芯片、传感器与终端设备的核心纽带。MIPI（移动行业处理器接口）联盟推出的一系列物理层（PHY）协议，为摄像头、显示模组、无线通信模块等设备的高效互联提供了标准化解决方案。本文将从技术原理出发，解析 MIPI 家族中 A-PHY、D-PHY、C-PHY 三大主流物理层协议的核心差异，并结合思林杰科技的 MIPI DPHY & CPHY 测试系统，探讨其在不同领域的应用价值。

1. MIPI PHY 技术解析：从消费电子到汽车电子的连接革命

A. MIPI D-PHY：经典摄像头与显示接口的 “高速通道”

D-PHY 是 MIPI 协议中最早成熟的物理层标准之一，主要为 DSI（串行显示接口）和 CSI（串行摄像头接口）提供底层传输支持。其核心特性包括：

• 物理层架构：采用源同步时钟方案，包含 1 条时钟通道和 1-4 条数据通道，支持单向或双向数据传输。数据通道采用差分信号，有效降低电磁干扰（EMI），满足消费电子对紧凑设计的需求。
• 数据速率：支持灵活的速率调节，低速模式（LP）用于控制信令（约 10Mbps），高速模式（HS）可达 5Gbps / 通道（D-PHY v1.2 标准），适用于高清图像和视频数据的实时传输。
• 典型应用：智能手机摄像头模组与 AP 的连接（如 12MP 以上图像传感器数据传输）、LCD/OLED 显示屏与处理器的通信，是移动设备实现高分辨率影像和显示的关键技术。

B. MIPI C-PHY：多车道并行传输的 “效率专家”

C-PHY 专为需要更高带宽和灵活性的场景设计，尤其在多摄像头和高速数据采集领域表现突出：

• 物理层创新：采用 “三态差分” 信号架构（Trio），每个数据通道由 3 条信号线组成，可并行传输 3 位数据，单通道理论速率达 5Gbps（C-PHY v1.2），三路组合可实现 7.5Gbps 的峰值带宽。
• 链路特性：支持弹性数据速率调整，通过动态相位补偿技术减少时钟偏移影响，适合长距离传输和复杂电磁环境。与 D-PHY 相比，C-PHY 在相同通道数下可提供更高的数据吞吐量，同时降低引脚数量和 PCB 布局难度。
• 应用场景：多摄手机的图像传感器聚合（如主摄 + 超广角 + 长焦模组同步数据）、工业相机高速图像采集、AR/VR 设备的低延迟视频传输，满足高分辨率、多数据流的实时处理需求。

C. MIPI A-PHY：汽车电子与长距离传输的 “抗干扰先锋”

随着自动驾驶和智能座舱的普及，A-PHY 作为首个专为汽车场景设计的 MIPI 物理层标准，解决了传统车载连接在带宽、抗干扰和可靠性上的痛点：

• 技术优势：支持单对非屏蔽双绞线（UTP）或同轴电缆传输，最远可达 15 米，满足车载传感器长距离部署需求。采用自适应均衡和前向纠错（FEC）技术，在 – 40℃~85℃温度范围内实现无差错传输，抗电磁干扰能力较传统方案提升 50% 以上。
• 数据性能：单链路速率高达 8Gbps（A-PHY v1.1），支持解串器输出 2Gbps（C-PHY）或 20Gbps（D-PHY），满足高分辨率摄像头（如 800 万像素）、激光雷达和毫米波雷达的海量数据实时传输。
• 汽车级特性：符合 AEC-Q100 认证，支持电源管理优化（低功耗休眠模式）和链路状态监控，适用于 ADAS（高级驾驶辅助系统）、环视摄像头、驾驶员监控系统（DMS）等场景，推动汽车传感器融合向更安全、高效的方向发展。

D. 三大 PHY 技术对比表

2. 思林杰 MIPI 产品矩阵：精准适配多元测试需求

思林杰针对 MIPI 技术的多样化测试需求，推出两款核心产品，覆盖从协议转换到全功能测试的完整流程。

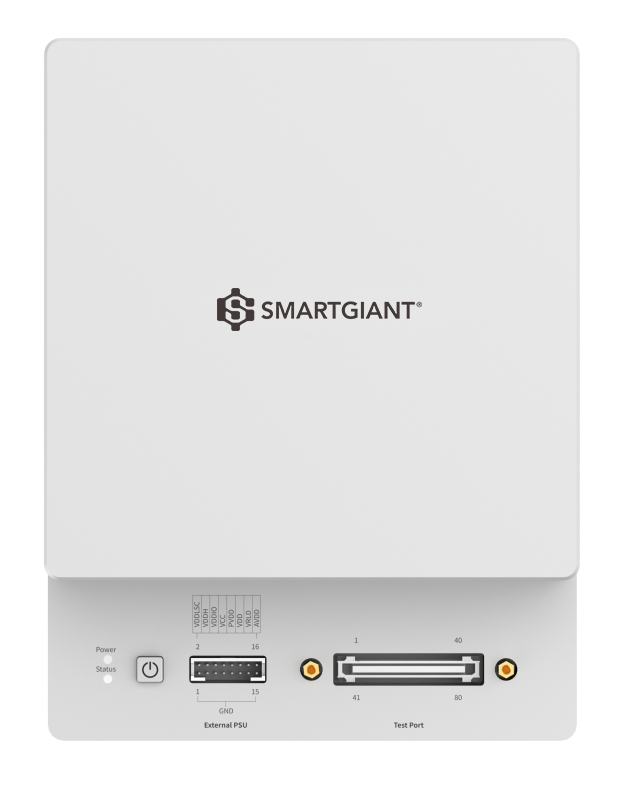

A. SG2174-2 MIPI 综测仪：摄像头模组的 “全能质检平台”

SG2174-2 MIPI 综测仪是一款专为 MIPI D-PHY/C-PHY 摄像头设计的测试系统，支持双通道独立运行，可同时测试两路摄像头模组。其核心功能包括图像数据解析、电源时序控制、开短路（OS）测试，为研发、生产环节提供高精度的性能验证。

技术特征:

• 多协议兼容：单通道支持 4-Lane D-PHY（2.5Gbps/Lane）或 3-Trio C-PHY（5Gbps/Trio），兼容主流摄像头传感器接口，支持最大 2400 万像素数据解析。
• 电源与时钟灵活配置：集成 8 路可调电源（如 VRLD 负电压输出 – 17~-24V，PVDD 高压输出 1.72~12V），电源时序可自定义；提供 100kHz~250MHz 可调时钟，满足不同传感器的时钟同步需求。
• 高精度检测能力：电压 / 电流检测精度 1%，支持全 PIN 脚 35 路 OS 开短路测试（含对地、对电源、两两测试），数据可与万用表校准，确保接口连接可靠性。
• 智能交互设计：通过千兆以太网与 PC 通信，支持 Windows 多系统；IP 地址可通过硬件旋钮配置，适配多设备并行测试场景。

应用场景:

• 摄像头模组研发：验证 D-PHY/C-PHY 接口的信号完整性，检测图像数据失真与误码率，优化传感器与主控芯片的协同性能。

• 产线自动化测试：双通道独立运行提升测试效率，支持 2C/1C+1D/2D 多摄同点测试模式，适配手机、安防、无人机等多品类摄像头的批量质检。

• 学术与工业研究：为高校实验室提供高精度电源与信号控制，支持 MIPI 协议底层开发与创新应用探索。

该产品特别适合智能手机摄像头、车载视觉系统、工业相机等设备的开发和制造测试。其独特的全引脚OS测试功能可以提前发现焊接缺陷和设计问题，降低后期返修成本。

3. 结语：MIPI 技术驱动测试革新

MIPI PHY 家族（A/D/C-PHY）以技术差异化覆盖消费电子短距高速、汽车电子长距可靠等多元场景，成为智能设备互联的核心桥梁。思林杰作为 MIPI 测试领域的创新者，其 SG2174 MIPI 综测仪凭借多协议兼容、高精度检测等特性，精准赋能摄像头模组从研发验证到量产质检的全流程，有效保障 MIPI D/C-PHY 接口的信号完整性与连接可靠性。随着多摄系统、自动驾驶等应用加速落地，思林杰将持续以专业测试方案助力产业链客户释放 MIPI 技术潜力，推动智能终端连接效率与可靠性迈向新高度。
