DAQ 系统核心组成与高性能产品应用指南

silinjie

Date:

2025-05-22

在工业自动化、科研实验与智能设备研发领域，数据采集系统（DAQ）如同连接物理世界与数字世界的 “翻译官”，默默支撑着从信号感知到决策执行的全链条运作。本文将首先拆解 DAQ 系统的核心组成部分，并带您了解思林杰科技的 DAQ 产品线如何将技术落地为实际生产力，为不同行业提供精准的数据采集解决方案。

一、DAQ 系统的五大核心组件：如何让物理信号 “说话”？

DAQ 系统的本质是将现实中的物理信号（如温度、振动、电流等）转化为计算机可处理的数字信号。这一过程依赖于五大关键组件的协同工作，我们可以用 “感官 – 调理 – 翻译 – 大脑 – 指令” 的逻辑来理解：

1. 传感器：感知物理世界的 “眼睛与耳朵”

传感器是 DAQ 系统的 “前端触角”，负责将各类物理量转化为电信号。例如：

热电偶能将温度差异转化为电压信号（如工业炉温监测）；
应变片可将机械应力转化为电阻变化（如桥梁结构健康监测）；
麦克风则将声音振动转化为模拟电压（如声学环境分析）。

关键点：选择传感器时需匹配测量对象的范围、精度与环境适应性（如高温、高压场景需专用传感器）。

2. 信号调理模块：信号的 “净化车间”

传感器输出的信号往往混杂噪声或幅度微弱，需经信号调理模块 “加工”：

放大：将微伏级信号（如生物电）放大至适合采集的范围；
滤波：通过低通 / 高通滤波器剔除干扰频率（如工业场景中的电磁噪声）；
隔离：防止强电干扰损坏后端设备（如电力系统中的高压隔离）。

类比：如同相机的滤镜，信号调理模块确保输入信号 “干净清晰”，为后续处理奠定基础。

3. 数据采集卡（DAQ 卡）：模拟信号的 “数字翻译器”

数据采集卡是 DAQ 系统的核心，其核心功能是通过模数转换器（ADC）将模拟信号转为数字信号，并传输到计算机。关键指标包括：

采样率：每秒采集的样本数（如 5GSa/s 表示每秒采集 50 亿个点），决定了对快速变化信号的捕捉能力；
分辨率：ADC 的位数（如 16 位、24 位），决定了可识别的最小信号差异（位数越高，精度越高）；
通道数：支持同时采集的信号路数（如单通道、8 通道），影响多源信号同步采集能力。

技术亮点：高端 DAQ 卡常集成现场可编程门阵列（FPGA），可实现实时信号处理（如滤波、特征提取），减轻主机计算压力。

4. 软件系统：数据的 “指挥中心”

软件是 DAQ 系统的 “大脑”，负责配置硬件、控制采集流程并分析数据。常见软件包括图形化编程工具（如 LabVIEW）和算法开发平台（如 MATLAB）。在高性能系统中，软件还可与 FPGA 协同实现实时控制，例如通过预设阈值自动触发数据存储或设备联动。

5. 主机系统：数据的 “决策中枢”

主机可以是计算机、嵌入式控制器或云端服务器，承担数据存储、深度分析与指令输出功能。例如：

在工业产线中，主机根据采集的温度数据自动调节加热设备功率；
在科研场景中，主机通过大数据分析揭示信号背后的物理规律。

趋势：随着边缘计算兴起，部分 DAQ 系统已集成嵌入式处理器（如 ARM 芯片），可在本地完成数据预处理，减少对云端的依赖。

二、思林杰 DAQ 产品线：从高速采集到精准测量的全场景覆盖

作为深耕数据采集领域的技术型企业，思林杰推出四大类 DAQ 产品，覆盖从通用型到高定制化需求，以下为核心产品解析：

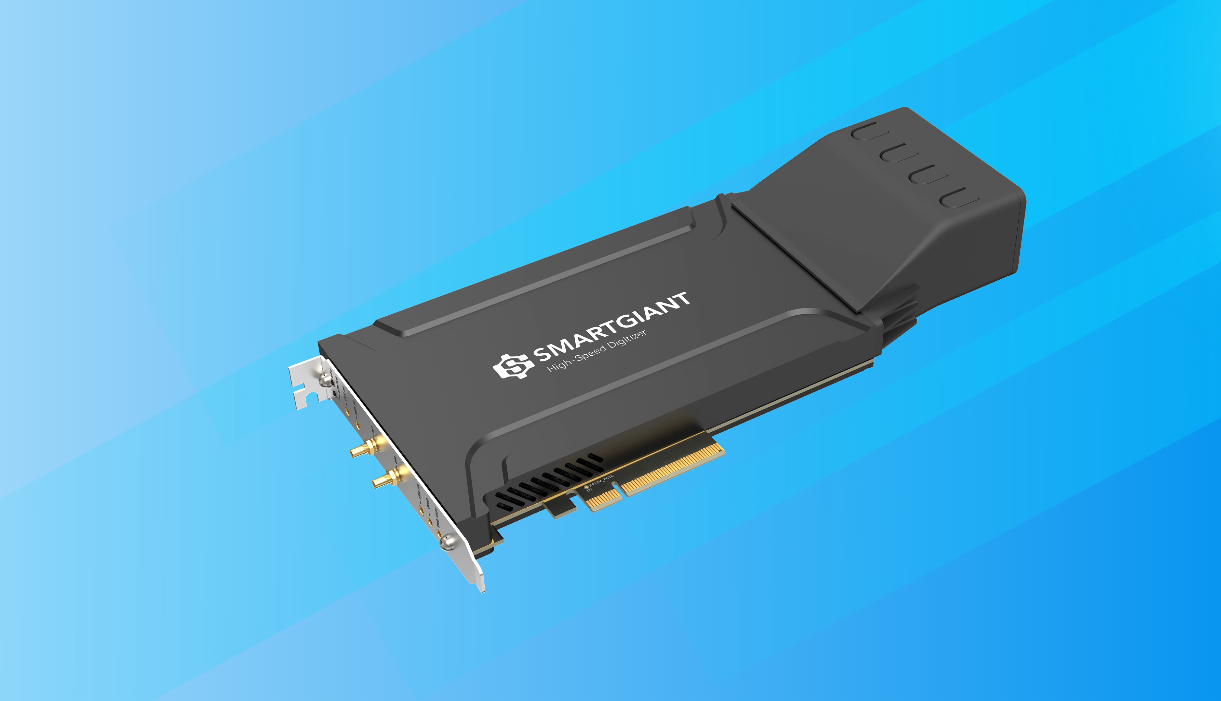

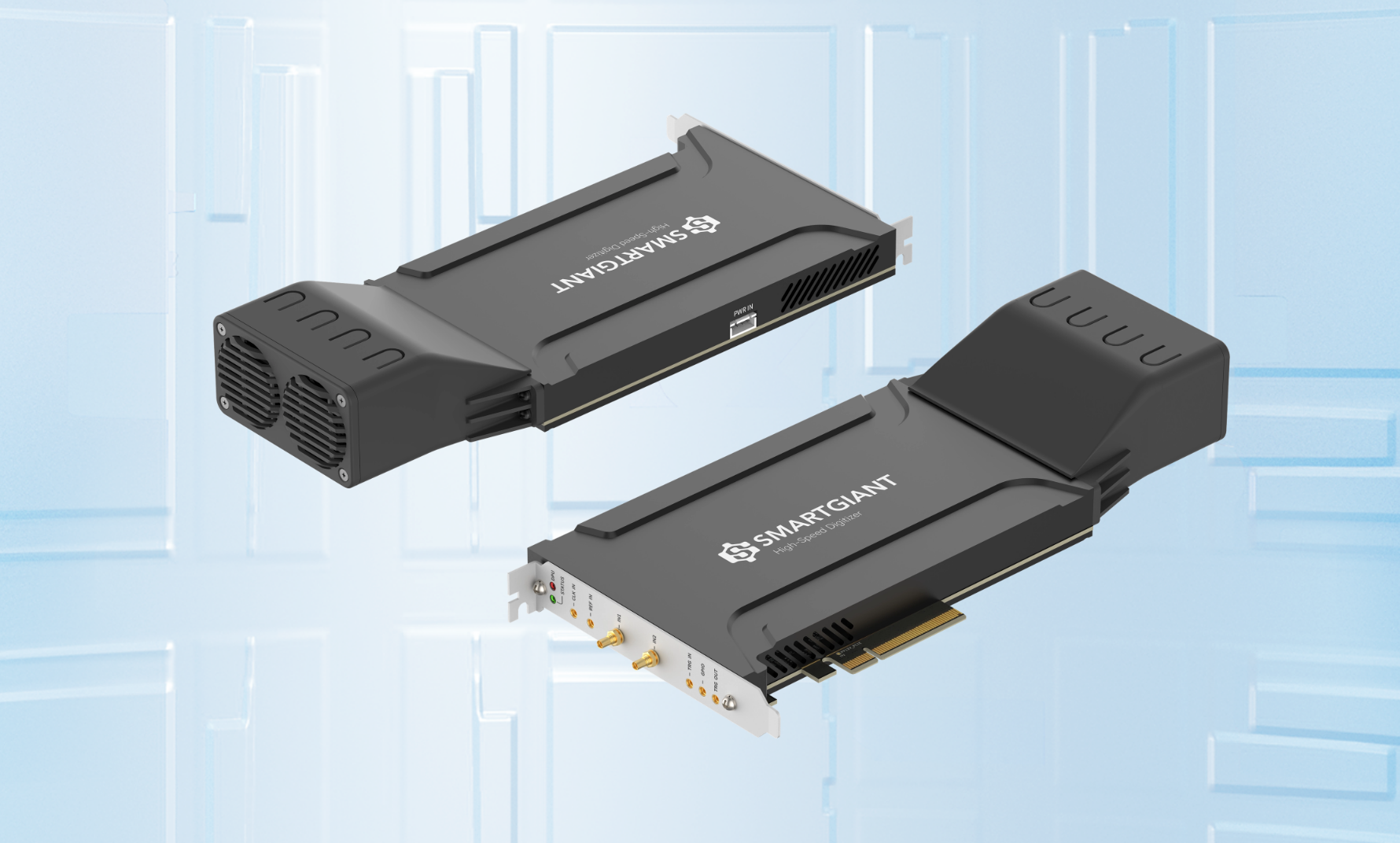

1. SG1227 PCIe 高速 ADC 采集卡：高频信号采集的 “极速先锋”

概述
SG1227 是一款专为高频信号采集设计的 PCIe 总线设备，集成 8 位双通道 ADC 与 Xilinx XCKU040 FPGA，支持最高 5GSa/s 采样率与 500MHz 模拟带宽，可实时处理半导体设备测试、激光检测等场景中的超高速信号。其 8 通道 PCIe 3.0 接口确保数据传输的低延迟与高吞吐量，配合大容量 DDR4 内存（4GB），满足大数据量连续采集需求。

主要特征

极致性能：双通道模式下采样率5GSa/s，单通道交织模式可达 5GSa/s，有效位数（ENOB）6.2@10MHz，信噪比（SNR）39dB，适用于纳秒级脉冲信号捕捉。
灵活配置：支持 3 种时钟源（内置 100MHz、外接 100MHz、外接 2.5GHz）与 9 种输入量程（50mVpp-5Vpp），兼容 DC 至 500MHz 信号输入。
触发与扩展：提供外部触发输入 / 输出接口（TRG IN/OUT）及可编程 GPIO，支持上升沿 / 下降沿 / 电平触发模式，适配复杂测试流程。

典型应用场景

半导体检测：高速信号完整性分析，如芯片引脚动态特性测试。
激光检测：实时采集激光脉冲回波信号，支持点云数据预处理。
精密仪器检测：质谱仪、激光检测设备中的高速信号采集与分析。

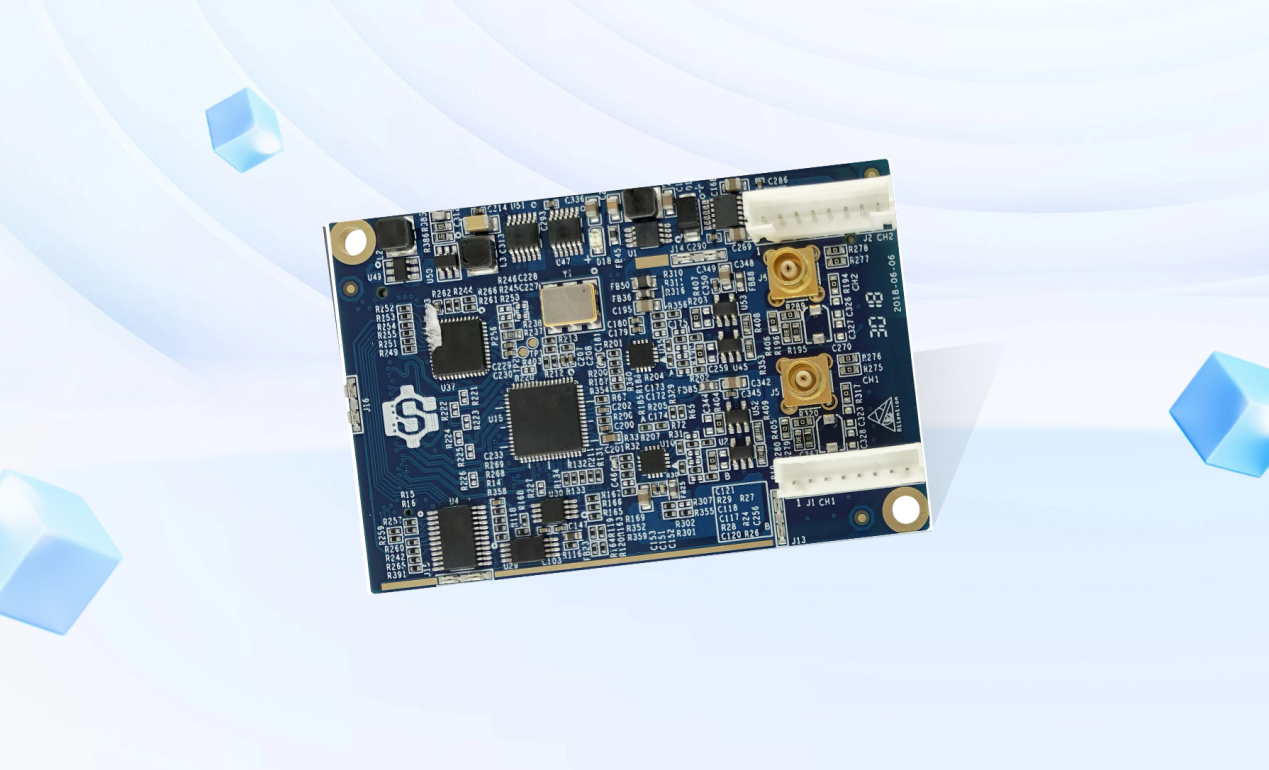

2. 高速数据采集模块：高精度中频信号的理想之选

概述
高速数据采集模块是一款双通道高精度采集模块，采用 12 位 ADC 与 FPGA 可编程架构，最大采样率 125Msps，-3dB 带宽 30MHz，满量程输入范围 ±0.9V。其紧凑设计与低功耗特性（≤5W）使其适用于嵌入式系统集成，支持用户通过 FPGA 定制信号处理算法，实现硬件加速。

主要特征

指标	参数	技术优势
体积与功耗	紧凑型设计，功耗≤5W	适合电池供电场景（如手持设备、无人机）
输入特性	±0.9V 满量程，DC 耦合，1MΩ 高阻抗	兼容微弱信号采集（如生物电、传感器输出）
定制化能力	支持 VHDL/Verilog 编程（如数字滤波、FFT）	硬件层面优化算法效率，降低主机负载
接口兼容性	提供 SMA 接口与标准 PCIe 扩展	方便集成至现有系统或扩展为多通道方案

典型应用场景

无线通信：用于射频信号采集与预处理，支持基站设备的信号质量分析、无线传感器网络的多节点同步采集，为 5G 通信设备研发提供实时数据支撑。
生物医疗设备：超声信号采集与成像预处理，助力便携式超声设备研发。

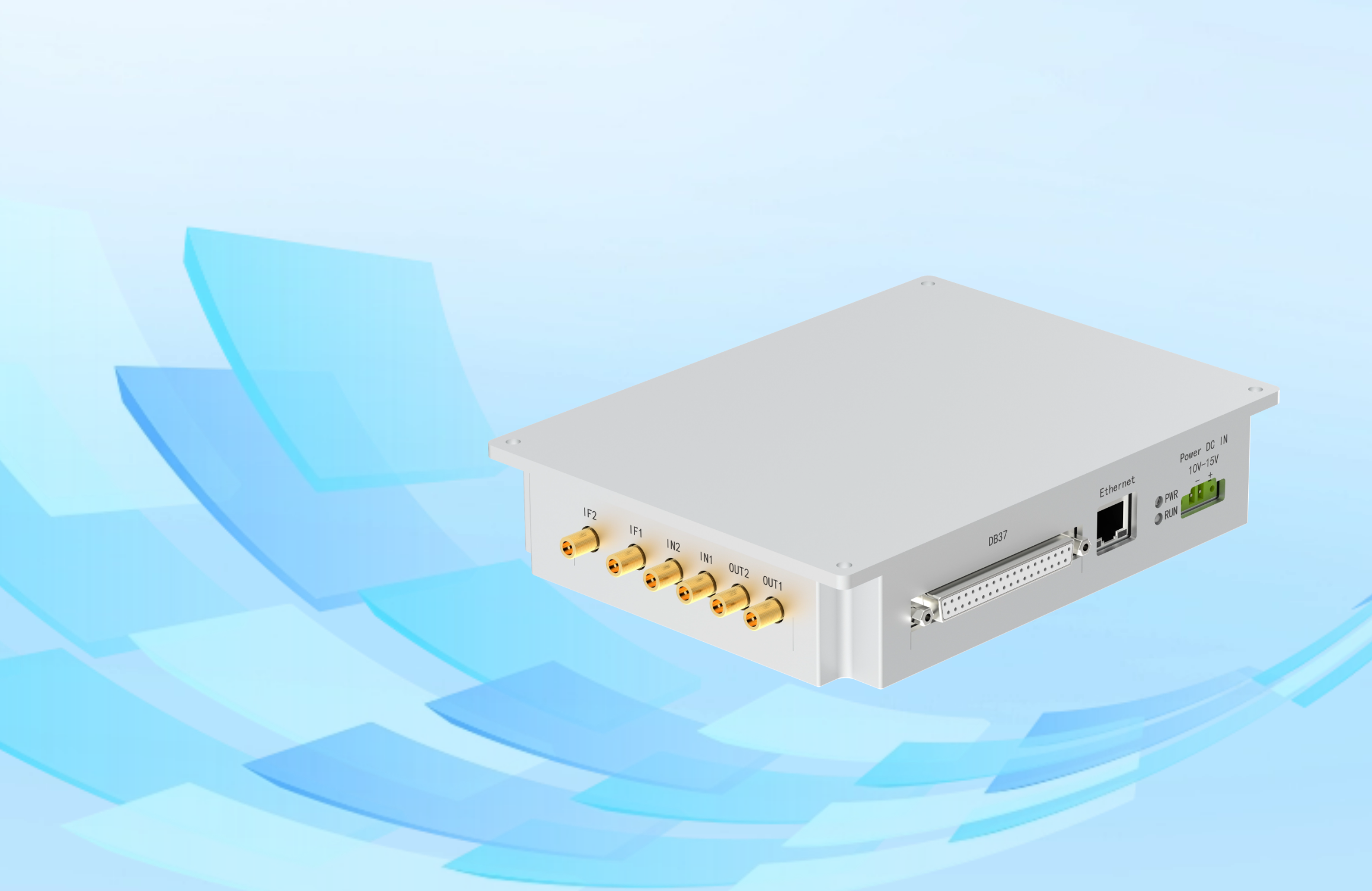

3. SG2168 高速采集 BOX：高精度采集的 “全能选手”

概述
SG2168高速采集 BOX 是一款面向工业与科研场景的高集成度设备，搭载 14 位 ADC 与 Xilinx MPSoC 处理器，支持双通道 500MSPS 采样率，模拟输入带宽 200MHz。其内置精准触发系统（支持内外触发模式）与丰富通讯接口（千兆以太网、CAN、RS485 等），可独立运行或接入工业网络，实现数据的实时采集与远程传输。

主要特征

指标	参数	技术优势
分辨率	14 位	量化误差低至 1/16384，适合精密测量（如医疗信号）
通道数	双通道	同步采集两路信号（如差分输入或正交 IQ 信号）
触发模式	内外触发结合，支持电平 / 边沿触发	确保数据采集与事件同步，避免漏采
通信接口	千兆以太网 / CAN/RS485/RS232	适配工业总线与远程监控，支持即插即用

典型应用场景

工业自动化控制：作为智能产线的核心采集单元，实时监测电机电流、轴承振动等多参数信号，结合边沿触发机制精准捕捉设备启停瞬态数据，助力工业设备预测性维护与能效优化。
新能源测试：采集锂电池充放电过程中的电压 / 电流波动，分析电化学特性。

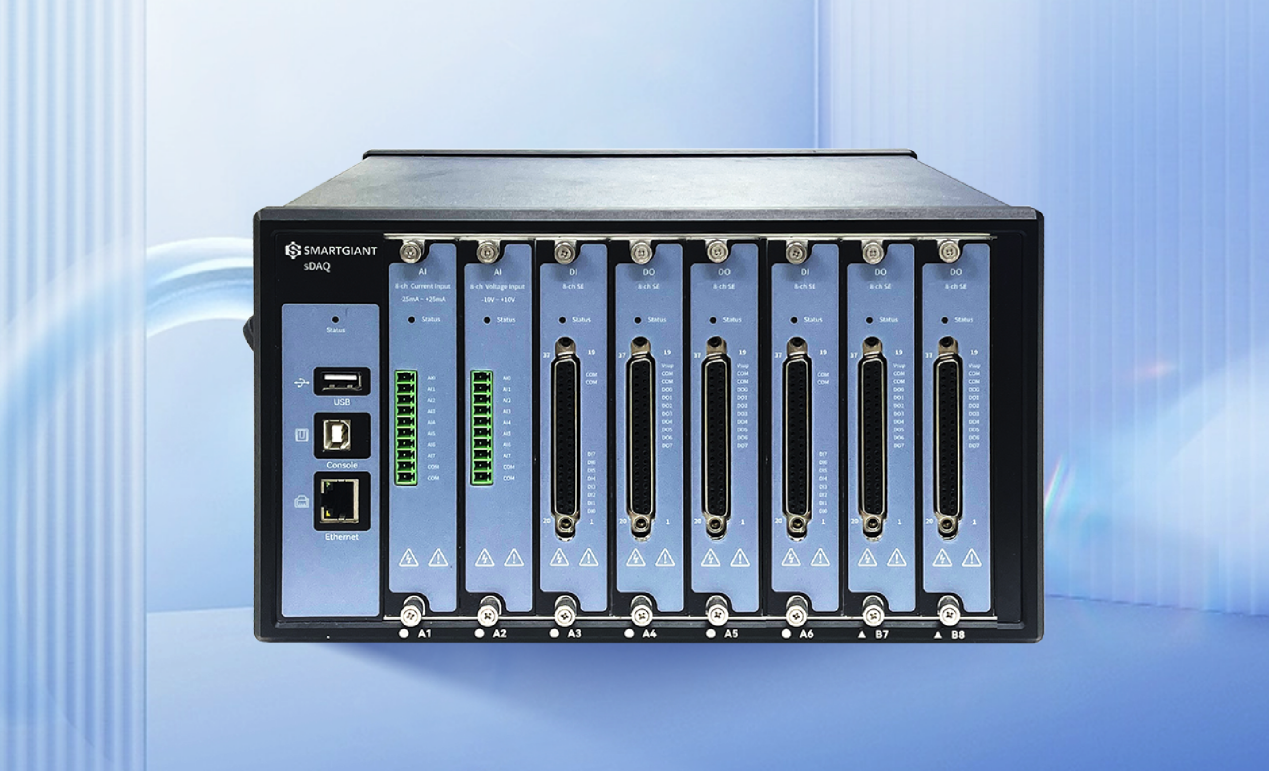

4. sDAQ 智能数据采集系统：模块化工业级采集的 “百变金刚”

概述
sDAQ 是一款便携式、模块化的智能数据采集设备，采用 “传感器 + 测量硬件 + 软件” 的全集成架构，支持数字量、模拟量（电压 / 电流 / 温度等）的混合采集。其工业级设计兼顾高性能与可靠性，模块化设计允许用户根据需求灵活扩展 I/O 模块，适用于现场测试、移动测量等场景。

主要特征

指标	典型模块参数	技术优势
模块化设计	支持模拟电压 / 电流、热电偶、RTD、应变等模块	按需组合，降低系统成本（如 8 通道应变模块）
同步采集	多通道纳秒级同步精度	适合需要相位一致性的场景（如电机矢量控制）
工业等级	宽温工作（-40℃~+70℃）+ 抗振动设计	适应恶劣环境（如石油平台、矿山监测）

典型应用场景

工业自动化：生产线多参数实时监控（如电机电流、轴承温度），助力预测性维护。
环境监测：组合温湿度、气压、气体浓度模块，构建定制化智能环境监控网络。
食品饮料行业：定制振动监测算法，实时分析生产线设备状态，保障工艺稳定性。

三、DAQ 产品快速选购指南：精准匹配需求

面对多样化的 DAQ 产品，如何根据实际需求选择最合适的方案？以下从核心指标提供选购参考：

需求维度	高速度场景	高精度场景	多功能场景	低功耗场景
采样率	≥1GSa/s（如 SG1227）	≥100MSPS，14 位以上（如高速采集 BOX）	200kSPS~100MSPS（如 sDAQ）	≤125Msps（如高速数据采集模块）
分辨率	8~12 位（高速优先）	14~24 位（精密测量）	16~24 位（多参数兼容）	12 位（平衡功耗与精度）
带宽 / 频率范围	≥500MHz（射频 / 脉冲信号）	200MHz 以下（低频信号）	直流至 100kHz（工业传感器）	30MHz 以下（嵌入式场景）
典型产品	SG1227 PCIe 采集卡	SG2168高速采集 BOX	sDAQ 智能数据采集系统（支持定制）	高速数据采集模块
